Nissan Ariya: Système de sonar

• Informations de base
• Fonctionnement du système
• Comment activer/désactiver le système de sonar
• Limites du système de sonar

Informations de base Nissan Ariya 2023

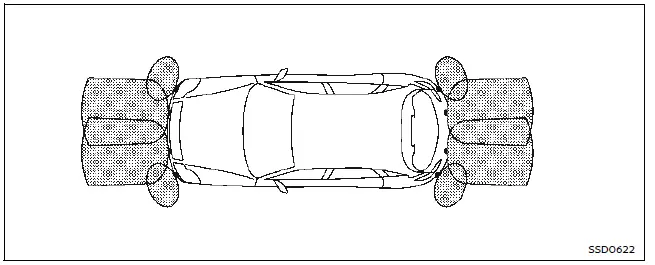

Le système de sonar émet un signal sonore pour informer le conducteur de la présence d'obstacles à proximité du pare-chocs.

Lorsque le système de sonar est activé, la vue du sonar s'affiche automatiquement sur l'écran d'informations du véhicule et sur l'écran central.

AVERTISSEMENT

• Le système de sonar est un dispositif de confort, mais il ne peut en aucun cas se substituer au conducteur pendant les manoeuvres de stationnement.
• Le conducteur est toujours responsable de la sécurité lorsqu'il se gare ou effectue d'autres manoeuvres. Avant de garer le véhicule, regardez toujours autour du véhicule et vérifiez que la manoeuvre peut être effectuée en toute sécurité.
  • En cas de doute concernant la zone située autour de l'espace de stationnement et/ou si la zone de stationnement ellemême présente des obstacles, arrêtez immédiatement le véhicule et vérifiez la zone correspondante.
  • Le système de sonar est conçu comme une aide au stationnement à utiliser en association avec les rétroviseurs extérieur et intérieur.
• Lisez attentivement les informations relatives aux limites du système de sonar contenues dans cette section. Les couleurs du témoin de sonar indiquent des distances différentes par rapport à l'objet.
• Le mauvais temps ou des sources ultrasonores telles qu'une station de lavage automatique, les freins à air comprimé d'un camion ou une perceuse pneumatique peuvent affecter le fonctionnement du système ; ceci peut inclure une baisse des performances ou une activation inappropriée.
• Le système de sonar est conçu pour aider le conducteur à détecter des objets de grande taille immobiles, afin d'éviter d'endommager le véhicule.
• Le système de sonar n'est pas conçu pour éviter des objets de taille réduite ou se déplaçant.

  Manoeuvrez toujours le véhicule lentement. Le système ne détecte pas les objets de petite taille sous le pare-chocs et peut ne pas détecter des objets proches du pare-chocs ou sur le sol.

• Le système de sonar peut ne pas détecter certains objets : les matières duveteuses telles que la neige, le tissu, le coton, la laine de verre, etc. ; les objets fins tels qu'une corde, un câble, une chaîne, etc. ; ou les objets cunéiformes.
• Les capteurs sonar avant et arrière détectent la distance entre le véhicule et l'objet en détectant l'onde sonore réfléchie par la surface d'un objet. Lorsqu'un son tel qu'un avertisseur sonore ou une source d'ultrasons (comme le sonar d'autres véhicules) est émis à proximité du véhicule, le capteur (sonar) risque de ne pas détecter correctement les objets.
• Le système de sonar peut ne pas détecter certains types de bordures de trottoir.

Si la garniture du pare-chocs du Nissan Ariya est endommagée, mal alignée ou déformée, cela peut affecter la zone située autour des capteurs. Dans ce cas, les mesures de distance par rapport aux obstacles peuvent devenir imprécises, entraînant des détections incorrectes ou de fausses alertes.

MISE EN GARDE

• Tout bruit excessif (tel que le volume du système audio ou une vitre du véhicule ouverte) peut interférer avec le signal sonore et le rendre inaudible.
• Veillez à ne pas laisser la neige, le givre et la saleté s'accumuler sur les capteurs du sonar (situés sur la garniture de pare-chocs). Ne nettoyez pas les capteurs du sonar avec des objets coupants. Si les capteurs sont couverts, la précision du sonar est réduite.

Fonctionnement du système Nissan Ariya 1st generation

Le système indique, au moyen de signaux visuels et sonores, les obstacles situés à l'avant du véhicule lorsque le levier de changement de vitesses est placé sur "D" (conduite), et les obstacles situés à l'avant et à l'arrière du véhicule lorsque le levier de changement de vitesses est placé sur "R" (marche arrière).

Le système est désactivé lorsque la vitesse est supérieure à 10 km/h (6 mi/h).

Il est réactivé à des vitesses moins élevées.

Le signal sonore intermittent s'arrête au bout de 3 secondes lorsqu'un obstacle est détecté uniquement par le capteur d'angle et que la distance ne change pas.

Le signal sonore s'arrête lorsque l'obstacle s'éloigne du véhicule.

Lorsque l'objet est détecté, le témoin (vert) apparaît et se met à clignoter, et le signal sonore retentit par intermittence.

Lorsque le véhicule se rapproche de l'objet, le témoin devient jaune et la fréquence du clignotement augmente.

Lorsque le Nissan Ariya s’approche très près d’un objet détecté par les capteurs, le témoin d’avertissement cesse de clignoter et s’allume en rouge fixe, tandis qu’un signal sonore continu retentit pour indiquer une proximité critique avec l’obstacle.

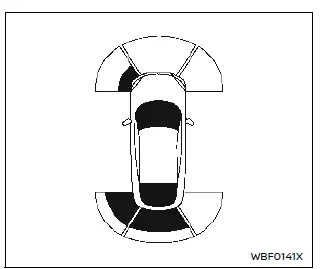

Lorsque le véhicule se rapproche d'un obstacle, le témoin de sonar (zone détectée) apparaît sur l'écran d'informations du véhicule.

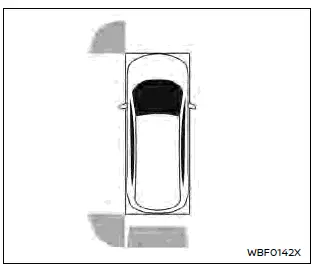

Le témoin de sonar s'affiche également sur la vue de la caméra de l'écran central.

Comment activer/désactiver le système de sonar Nissan Ariya

Le système est automatiquement activé lorsque le bouton de démarrage est sur la position ON et que le levier de vitesses est sur la position D (conduite) ou R (marche arrière).

REMARQUE:

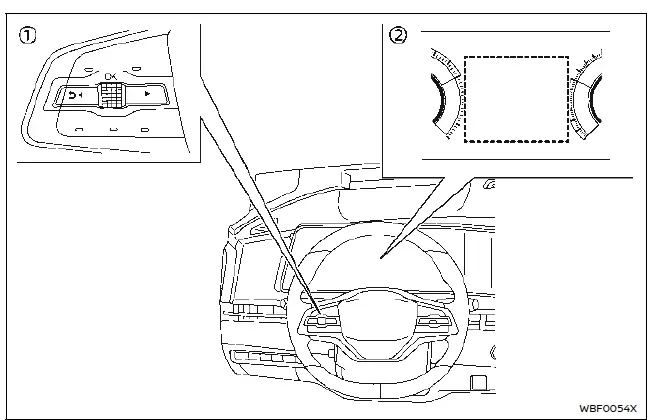

Lorsque le levier de vitesses du Nissan Ariya est en position R (marche arrière) et que l’écran [Aides stationnement] est visible sur l’écran d’informations du véhicule, il est possible de désactiver temporairement le système sonar en appuyant sur la commande de défilement située sur le volant.

Effectuez les étapes suivantes pour paramétrer la fonction du système de sonar.

1. Appuyez sur le bouton jusqu'à ce que "Réglages" apparaisse sur l'écran d'informations du véhicule, et appuyez sur la commande de défilement.

Utilisez la commande de défilement pour sélectionner "Assist. au conduct.". Appuyez ensuite sur la commande de défilement.

2. Sélectionnez "Aides stationnement" et appuyez sur la commande de défilement.

3. Utilisez la commande de défilement afin de naviguer dans le menu, et sélectionnez ou modifiez un élément :

• Avant
  • Active/désactive les capteurs sonar avant
• Arrière
  • Active/désactive les capteurs sonar arrière

REMARQUE:

La désactivation du sonar arrière ne va pas désactiver automatiquement le freinage automatique arrière (RAB).

• Distance
  • Règle la distance de détection du capteur sonar sur "Loin", "Moyen" ou "Proche"
• Affichage
  • Affiche l'affichage du sonar sur l'écran d'informations du véhicule lorsque le sonar est activé
• Volume
  • Règle le volume de la tonalité sur "Fort", "Moyen" ou "Bas"

Limites du système de sonar Nissan Ariya 1st generation

AVERTISSEMENT

Le système de sonar du Nissan Ariya présente certaines limites décrites ci-dessous. Ignorer ces restrictions lors de la conduite peut entraîner des blessures graves, voire mortelles. Il est essentiel que le conducteur reste vigilant et n’utilise pas ce système comme substitut à une conduite attentive.

• Lisez attentivement les informations relatives aux limites du système de sonar contenues dans cette section. Le mauvais temps peut altérer le fonctionnement du système de sonar et entraîner une baisse des performances ou une activation inappropriée.
• Le système de sonar est désactivé lorsque la vitesse est supérieure à 10 km/h (6 mi/h). Il est réactivé à des vitesses moins élevées.
• Le mauvais temps ou des sources ultrasonores telles qu'une station de lavage automatique, les freins à air comprimé d'un camion ou une perceuse pneumatique peuvent affecter le fonctionnement du système de sonar ; ceci peut inclure une baisse des performances ou une activation inappropriée.
• Le système de sonar n'est pas conçu pour éviter des objets de taille réduite ou se déplaçant.

  Manoeuvrez toujours le véhicule lentement. Le système ne détecte pas les objets de petite taille situés sous le pare-chocs ou sur le sol.

• Le système de sonar peut ne pas détecter certains objets : les matières duveteuses telles que la neige, le tissu, le coton, la laine de verre, etc. ; ou les objets fins tels qu'une corde, un câble, une chaîne, etc. ; ou les objets cunéiformes, les objets de forme complexe ou plusieurs objets rapprochés.
• Le système de sonar risque de ne pas détecter les objets qui se déplacent à une vitesse supérieure à 5 km/h (3 mi/h) et certains objets de forme angulaire ou en mouvement.
• Le système de sonar peut ne pas détecter les objets suivants :
  • Les piétons qui s'approchent du véhicule par le côté
  • Les objets placés à côté du véhicule
• Le système de sonar ne peut pas fonctionner dans les conditions suivantes :
  • Lorsque des gouttes de pluie, de la neige, du givre, de la saleté, etc. adhèrent aux capteurs sonar.
  • Lorsqu'un bruit fort retentit dans la zone autour du véhicule.
  • Lorsque la surface de l'obstacle est en diagonale par rapport à l'avant ou à l'arrière du véhicule.
  • Lorsqu'un système de sonar ou la zone autour du capteur est extrêmement chaud ou froid.
• Le système de sonar peut être actionné de façon non intentionnelle dans les conditions suivantes :
  • Lorsque la zone autour du véhicule est envahie d'herbes hautes.
  • Lorsqu'une structure (par exemple, un mur, une barrière de péage, un tunnel étroit ou une barrière de parking) est présente près du côté du véhicule.
  • Lorsqu'il y a des bosses, des saillies ou des plaques d'égout sur la chaussée.
  • Lorsque le véhicule traverse un drapeau ou un rideau drapé.
  • Lorsqu'il y a une accumulation de neige ou de glace derrière le véhicule.
  • Lorsque le véhicule roule sur une pente raide.

Système temporairement indisponible

Lorsqu'une obstruction du sonar est détectée, le système est automatiquement désactivé.

Le système reste indisponible jusqu'à ce que la condition disparaisse.

Les capteurs sonar peuvent être bloqués par certaines conditions temporaires telles que des éclaboussures d'eau, de la buée ou du brouillard. L'obstruction peut également être causée par du givre, du gel ou de la saleté obstruant les capteurs sonar.

Action à effectuer :

Lorsque les conditions ci-dessus ont disparu, le fonctionnement du système reprend automatiquement

Entretien du système

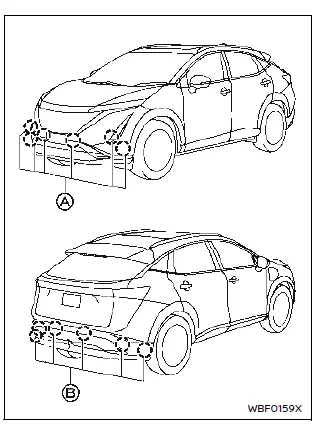

Les capteurs sonar A et B (8 ou 12) sont situés sur les pare-chocs avant et arrière.

• La zone autour des capteurs sonar doit toujours rester propre.
• Si les capteurs sonar sont sales, essuyez-les à l'aide d'un chiffon non abrasif en veillant à ne pas les endommager.
• Les capteurs sonar peuvent être bloqués par certaines conditions temporaires telles que des éclaboussures d'eau, de la buée ou du brouillard.

  L'obstruction peut également être causée par du givre, du gel ou de la saleté obstruant les capteurs sonar.

  Vérifiez la zone entourant les capteurs sonar et retirez tout corps étranger.

• Ne faites pas subir de chocs importants à la zone située autour des capteurs sonar. Ne retirez pas et ne démontez pas non plus les capteurs sonar. Si les capteurs sonar et les zones périphériques sont déformés suite à un accident, etc., faites vérifier les capteurs sonar. Nous vous recommandons de vous rendre chez un concessionnaire NISSAN certifié ARIYA pour cette intervention.
• Il est important de ne pas appliquer d’autocollants, même transparents, ni d’installer d’accessoires ou de peinture sur les capteurs sonar du Nissan Ariya et leurs zones environnantes. De telles modifications peuvent entraîner des dysfonctionnements ou des défaillances du système.
• Lorsque vous lavez le véhicule à l'aide d'un nettoyeur haute pression, n'appliquez pas de pression directe sur les capteurs sonar. Cela pourrait entraîner un dysfonctionnement des capteurs sonar.
