Nissan Ariya: Moniteur de vue arrière

• Informations de base
• Différence entre les distances indiquées par les lignes et les distances réelles
• Limites du système de moniteur de vue arrière

Informations de base Nissan Ariya 1st generation

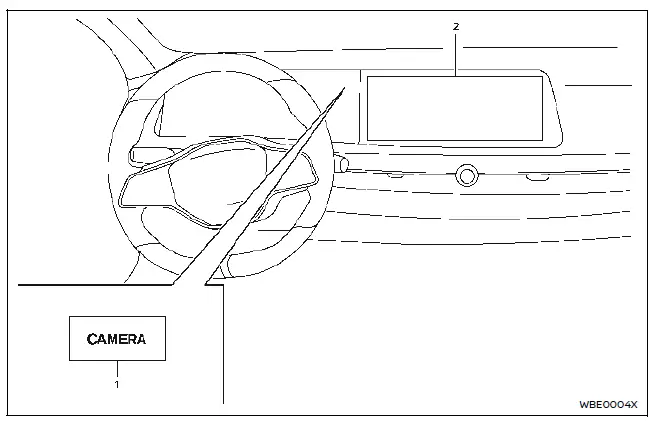

1. Touche CAMÉRA
2. Affichage de l'écran tactile

AVERTISSEMENT

• Le non respect de ces instructions et avertissements, relatifs à l'utilisation correcte du moniteur de vue arrière, pourrait entraîner des blessures graves ou mortelles.
• Le moniteur de vue arrière est un dispositif de confort mais il ne remplace pas un freinage approprié.

  Retournez-vous toujours, regardez par les vitres et dans les rétroviseurs afin de vous assurer que la manoeuvre du véhicule peut être effectuée en toute sécurité.

  Effectuez toujours la manoeuvre de recul à faible vitesse.

• Le système est conçu comme une aide au conducteur, permettant de détecter les objets de grande taille et immobiles situés directement derrière le véhicule, afin d'éviter d'endommager le véhicule.
• Sur le Nissan Ariya, les lignes de guidage de distance et de largeur doivent être utilisées uniquement comme référence lorsque le véhicule est stationné sur une surface plane et pavée. Les distances affichées à l’écran peuvent différer légèrement de la distance réelle aux objets.

MISE EN GARDE

Ne rayez pas la lentille de la caméra lorsque vous retirez la poussière ou la neige de la partie avant de la caméra.

Le système de moniteur de vue arrière indique automatiquement la vue arrière du véhicule lorsque le levier de changement de vitesses est placé sur R (marche arrière).

Vous pouvez continuer à écouter la radio lorsque le moniteur de vue arrière est activé.

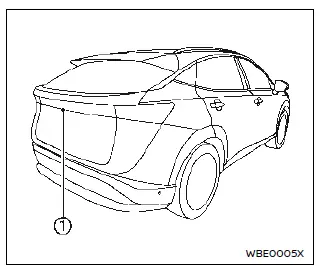

Pour afficher la vue arrière, le système de moniteur de vue arrière utilise une caméra 1 située juste au-dessus de la plaque d'immatriculation du véhicule.

Fonctionnement du système de moniteur de vue arrière

Lorsque le bouton de démarrage est positionné sur ON, placez le levier de changement de vitesses sur R (marche arrière) pour actionner le moniteur de vue arrière.

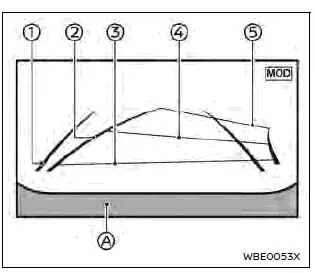

Interprétation des lignes à l'écran

Le moniteur du Nissan Ariya affiche des lignes de guidage indiquant la largeur du véhicule ainsi que la distance des objets par rapport aux pare-chocs, afin d’aider le conducteur lors des manœuvres.

Lignes de largeur du véhicule :

Indiquent la largeur du véhicule lors d'une marche arrière.

Lignes de manoeuvre conseillée :

Indiquent les lignes de manoeuvre conseillée lors d'une marche arrière. Les lignes de manoeuvre conseillée s'affichent sur le moniteur lorsque le levier de changement de vitesses est placé sur la position R (marche arrière) et que le volant est tourné.

La largeur du véhicule, indiquée par les lignes, et l'espace entre les lignes de manoeuvre conseillée sont plus importants qu'en réalité.

Lignes de distance : Indiquent les distances par rapport à la carrosserie du véhicule.

• Ligne rouge 3: environ 0,5 m (1,5 pi)
• Ligne bleue 4: environ 1 m (3 pi)
• Ligne bleue 5: environ 2 m (7 pi)

Différence entre les distances indiquées par les lignes et les distances réelles Nissan Ariya 2023

Informations de base

Les lignes de guidage affichées sur le moniteur du Nissan Ariya sont approximatives et servent uniquement de référence. Les objets situés sur des pentes ou dépassant du sol peuvent sembler plus proches ou plus éloignés qu’ils ne le sont réellement. En cas d’incertitude, tournez-vous pour vérifier directement ou sortez du véhicule afin d’évaluer la position réelle des obstacles à l’arrière.

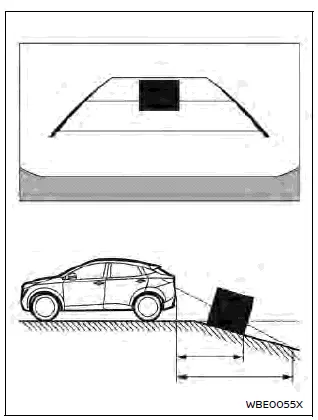

Montée de pentes raides en marche arrière

Lorsque vous effectuez une marche arrière en côte, les lignes de distance et les lignes de largeur du véhicule semblent plus proches qu'elles ne le sont en réalité.

Notez que tout objet situé sur la côte est plus éloigné qu'il n'apparaît sur l'écran.

Descente de pentes raides en marche arrière

Lors d’une marche arrière en pente descendante avec le Nissan Ariya, les lignes de distance et de largeur affichées peuvent donner l’impression que les objets sont plus éloignés qu’en réalité. Gardez à l’esprit que tout objet situé en contrebas est en fait plus proche que ce que montre l’écran.

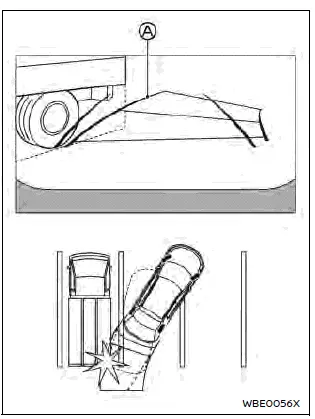

Marche arrière à proximité d'un objet proéminent

Sur l'écran, les lignes de manoeuvre conseillée A ne touchent pas l'objet.

Cependant, il est possible que le véhicule heurte l'objet si la partie proéminente entre dans la trajectoire réelle de la marche arrière.

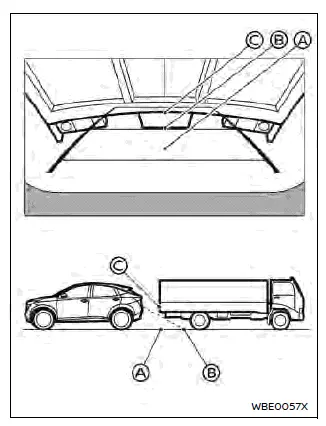

Marche arrière derrière un objet proéminent

Sur l’écran du Nissan Ariya, le point C peut sembler plus éloigné que le point B, bien qu’il soit en réalité à la même distance que le point A. Lors d’une marche arrière vers le point A, le véhicule risque de heurter un objet si une partie saillante se trouve dans sa trajectoire réelle.

Comment garer le véhicule à l'aide des lignes de manoeuvre conseillée

AVERTISSEMENT

• Si les pneus sont remplacés par des pneus de taille différente, les lignes de manoeuvre conseillée risquent de ne pas s'afficher correctement.
• Sur route enneigée ou glissante, il peut y avoir une différence entre les lignes de manoeuvre conseillée et le mouvement réel du véhicule.
• Si la batterie de 12 volts est débranchée ou est déchargée, les lignes de manoeuvre conseillée peuvent s'afficher incorrectement.

  Si cela se produit, effectuez la procédure suivante :

  • Tournez le volant d'une position de verrouillage à l'autre lorsque le témoin indiquant que le véhicule est PRÊT pour la conduite est allumé.
  • Conduisez le véhicule sur une route en ligne droite pendant plus de 5 minutes.
• Lorsque le bouton de démarrage est en position ON, les lignes de manoeuvre conseillée peuvent ne pas s'afficher correctement lors de la rotation du volant.

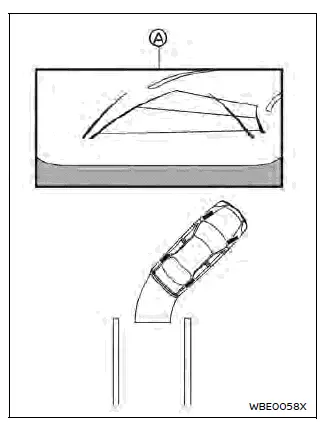

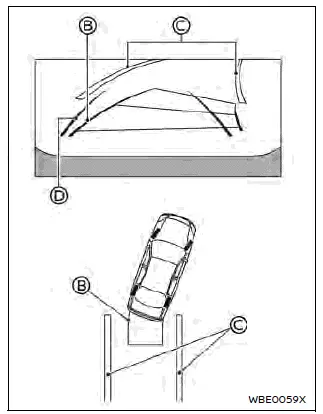

1. Assurez-vous visuellement que le stationnement peut être effectué en toute sécurité avant de manoeuvrer le véhicule.

2. La vue arrière du véhicule est affichée sur l'écran A lorsque le levier de changement de vitesses est placé sur la position R (marche arrière).

3. Reculez doucement et tournez le volant afin que les lignes de manoeuvre conseillée B entrent dans l'espace de stationnement C.

4. Tournez le volant du Nissan Ariya jusqu’à ce que les lignes de largeur du véhicule D soient parallèles à l’espace de stationnement C, en suivant les lignes de manœuvre recommandées affichées à l’écran.

5. Lorsque le véhicule est complètement garé dans l'espace de stationnement, placez le levier de vitesses en position P (stationnement) et serrez le frein de stationnement.

Réglage de l'écran

1. Effleurez la touche " " sur l'écran tactile.

2. Effleurez la touche " ".

3. Appuyez sur la touche "Caméra".

4. Appuyez sur la touche "Réglages Affichage".

5. Appuyez sur la touche "+" ou "-" de l'option souhaitée sur l'écran tactile.

Vous pouvez modifier la luminosité, le contraste, la teinte, la couleur et le niveau de noir.

REMARQUE:

Ne réglez aucun des paramètres du moniteur de vue arrière pendant que le véhicule se déplace. Assurez-vous que le frein de stationnement est fermement serré.

Comment activer et désactiver les lignes de manoeuvre conseillée

En appuyant sur le bouton CAMÉRA du Nissan Ariya lorsque le levier de vitesses n’est pas en position R, vous pouvez activer ou désactiver l’affichage des lignes de manœuvre conseillée à l’écran.

Limites du système de moniteur de vue arrière Nissan Ariya SUV

AVERTISSEMENT

Les limites du système de moniteur de vue arrière sont indiquées ci-dessous.

Ne pas tenir compte de ces limites pendant la conduite du véhicule pourrait entraîner de graves blessures ou la mort.

• Le système ne permet pas d'éliminer complètement les angles morts et risque de ne pas indiquer tous les objets.
• Les zones situées sous le pare-chocs et au niveau des angles du pare-chocs n'apparaissent pas sur le moniteur de vue arrière car elles se trouvent en dehors du champ de vision. Le système n'indique pas les objets de petite taille situés sous le pare-chocs et risque de ne pas indiquer les objets proches du pare-chocs ou sur le sol.
• L'éloignement des objets visualisés sur le moniteur de vue arrière diffère de la réalité en raison de l'utilisation d'un objectif grand angle.
• Les objets affichés sur le moniteur de vue arrière apparaissent de manière inversée par rapport à la vue dans le rétroviseur intérieur ou les rétroviseurs extérieurs.
• Utilisez les lignes à l'écran comme référence. Les lignes varient grandement selon le nombre de passagers, le niveau d'énergie, la position du véhicule et l'état et le nivellement de la route.
• Assurez-vous que le hayon est correctement fermé lorsque vous effectuez une marche arrière.
• Ne placez rien sur la caméra de vue arrière. La caméra de vue arrière est installée au-dessus de la plaque d'immatriculation.
• Lors du lavage du Nissan Ariya avec un jet à haute pression, évitez de diriger l’eau vers la caméra. Une infiltration d’eau dans le boîtier peut entraîner de la condensation sur la lentille, un dysfonctionnement, voire un risque d’incendie ou d’électrocution.
• Ne cognez pas la caméra. Il s'agit d'un instrument de précision. Elle risque de ne pas fonctionner correctement ou de causer des dommages pouvant entraîner un incendie ou une électrocution.

Les descriptions suivantes constituent des limites de fonctionnement et n'indiquent pas de dysfonctionnement du système :

• Lorsque la température est extrêmement élevée ou extrêmement basse, l'écran risque de ne pas afficher clairement les objets.
• Lorsqu'une lumière forte est directement orientée vers la caméra, les objets peuvent ne pas s'afficher correctement.
• Des lignes verticales peuvent apparaître sur les objets affichés à l'écran.

  Cela est dû à la forte lumière qui se réfléchit sur le pare-chocs.

• L'écran peut clignoter sous l'effet d'une lumière intense.
• La couleur des objets affichés sur le moniteur de vue arrière peut différer légèrement de la couleur des objets réels.
• Les objets risquent de ne pas apparaître clairement sur le moniteur dans un endroit sombre.
• Un retard peut être constaté lors du passage d'une vue à l'autre.
• Si la caméra du Nissan Ariya est recouverte de saleté, de pluie ou de neige, le moniteur de vue arrière peut afficher une image altérée. Nettoyez la caméra pour rétablir une visibilité correcte.
• N'utilisez pas de cire sur l'objectif de la caméra. Essuyez toute trace de cire à l'aide d'un chiffon propre humidifié d'une solution nettoyante douce diluée, puis séchez à l'aide d'un chiffon sec.

Entretien du système

MISE EN GARDE

• N'utilisez pas d'alcool, d'essence ou de diluant pour nettoyer la caméra. Ceci pourrait provoquer une décoloration.
• N'endommagez pas la caméra car cela risque d'affecter l'écran de contrôle.

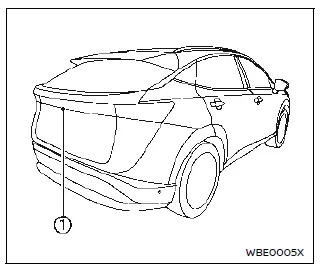

Si de la saleté, de la pluie ou de la neige s’accumulent sur la caméra 1 du Nissan Ariya, l’image affichée sur le moniteur de vue arrière peut être altérée. Nettoyez la caméra avec un chiffon imbibé d’un nettoyant doux dilué, puis essuyez-la soigneusement avec un chiffon sec.
