Nissan Ariya: Détection d'objets en mouvement (MOD)

• Informations de base
• Fonctionnement du système MOD

Informations de base Nissan Ariya 1st generation

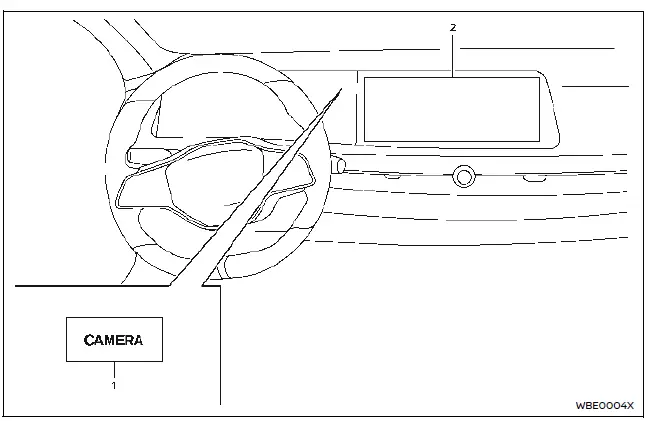

1. Touche CAMÉRA
2. Affichage de l'écran tactile

AVERTISSEMENT

• Le non-respect des instructions et avertissements relatifs à l'utilisation correcte du système de détection d'objets en mouvement pourrait entraîner des blessures graves voire mortelles.
• Le système MOD (détection de mouvement) du Nissan Ariya ne remplace pas une conduite attentive ni l’utilisation correcte des rétroviseurs. Il n’est pas conçu pour empêcher un contact avec des objets autour du véhicule. Lors de toute manœuvre, utilisez toujours les rétroviseurs extérieur et intérieur, et tournez-vous pour vérifier visuellement que l’environnement est dégagé afin de manœuvrer en toute sécurité.
• Le système est désactivé lorsque la vitesse est supérieure à 8 km/h (5 mi/h). Il se réactive à des vitesses moins élevées.
• Le système MOD n'est pas conçu pour détecter les objets immobiles se trouvant à proximité du véhicule.

Le système MOD peut informer le conducteur de la présence d'objets en mouvement à proximité du véhicule à la sortie d'un garage, lors de manoeuvres sur des aires de stationnement et autres.

Le système MOD détecte les objets en mouvement en utilisant la technologie de traitement de l'image sur l'image affichée.

Fonctionnement du système MOD Nissan Ariya 1st generation

Le système MOD s'active automatiquement dans les conditions suivantes :

• Lorsque le levier de changement de vitesses est placé sur la position R (marche arrière).
• Appuyez sur la touche CAMERA pour activer le Moniteur de vue panoramique intelligent Around View sur l'affichage.
• Lorsque la vitesse du véhicule descend en dessous d'environ 8 km/h (5 mi/h).

Le système MOD fonctionne dans les conditions suivantes lorsque la vue de la caméra est affichée :

• Lorsque le levier de changement de vitesses est placé sur la position P (stationnement) ou N (point mort) et que le véhicule est à l'arrêt, le système MOD détecte les objets en mouvement en vue à vol d'oiseau. Le système MOD ne fonctionne pas si l'une des portières est ouverte. Si les rétroviseurs extérieurs sont rabattus, le système MOD risque de ne pas fonctionner correctement.
• Lorsque le levier de changement de vitesses est placé sur la position D (conduite) et que la vitesse du véhicule est inférieure à environ 8 km/h (5 mi/h), le système MOD détecte les objets en mouvement en vue avant ou en vue avant élargie.
• Lorsque le levier de changement de vitesses est placé sur la position R (marche arrière) et que la vitesse du véhicule est inférieure à environ 8 km/h (5 mi/h), le système MOD détecte les objets en mouvement en vue arrière ou en vue arrière élargie. Le système MOD ne fonctionne pas si le hayon est ouvert.

Le système MOD ne détecte pas les objets en mouvement en vue latérale avant.

L'icône MOD n'apparaît pas sur l'écran lorsque cette vue est affichée.

Lorsque le système MOD du Nissan Ariya détecte un objet en mouvement à proximité du véhicule, un cadre jaune apparaît sur la vue concernée et un signal sonore retentit une fois. Tant qu’un mouvement est détecté, le cadre jaune reste visible à l’écran pour alerter le conducteur.

REMARQUE:

Tant que le témoin sonore RCTA émet des bips, le système MOD ne déclenche pas de signal sonore.

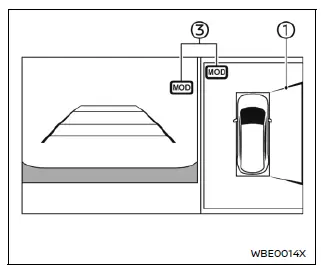

Vue avant et vue à vol d'oiseau

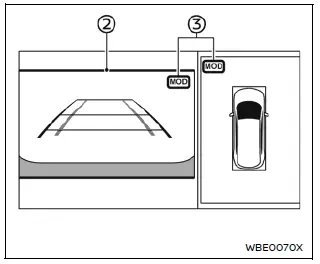

Vue arrière et vue à vol d'oiseau

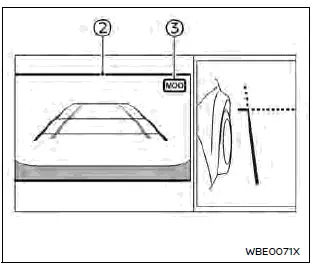

Vue arrière et vue latérale avant

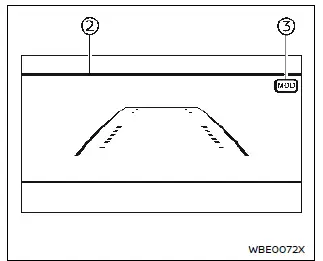

Vue avant élargie (exemple)

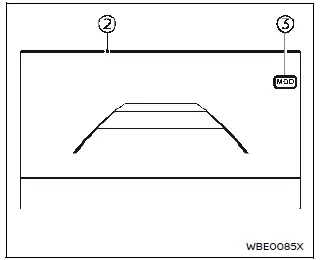

Vue arrière élargie

Sur la vue à vol d’oiseau du Nissan Ariya, le cadre jaune 1 s’affiche sur l’image de la caméra correspondante (avant, arrière, droite ou gauche), selon la position où un objet en mouvement est détecté autour du véhicule. Cela permet au conducteur d’identifier rapidement la zone concernée.

Les lignes jaunes 2 sont affichées sur la vue avant, la vue arrière, la vue avant élargie et la vue arrière élargie.

Une icône MOD vert 3 s'affiche dans la vue où le système MOD est opérationnel.

Une icône MOD gris 3 s'affiche dans la vue où le système MOD n'est pas opérationnel.

Si le système MOD est désactivé, l'icone MOD ne s'affiche pas.

Activation et désactivation du système MOD

Il est possible d'activer et de désactiver le système MOD via l'écran d'informations du véhicule.

Limites du système MOD

AVERTISSEMENT

Les limites du système MOD sont indiquées ci-dessous. Ne pas tenir compte de ces limites pendant la conduite du véhicule pourrait entraîner de graves blessures ou la mort.

• N'utilisez pas le système MOD lorsque vous tractez une remorque (modèles à transmission intégrale). Le système risque de ne pas fonctionner correctement.
• Tout bruit excessif (par exemple : le volume du système audio ou une vitre ouverte) peut interférer avec le son de l'avertisseur sonore et le rendre inaudible.
• Les performances du système MOD sont limitées en fonction des conditions environnementales et des objets autour du véhicule, par exemple :
  • Lorsque le contraste est faible entre l'arrière-plan et les objets en mouvement.
  • Lorsqu'une source lumineuse clignote.
  • En présence d'une source lumineuse intense telle que les phares d'un autre véhicule ou les rayons du soleil.
  • Lorsque l'orientation de la caméra est différente de la position habituelle, lorsque le rétroviseur extérieur est rabattu par exemple.
  • Lorsque l'objectif de la caméra est couvert de poussière, de gouttes d'eau ou de neige.
  • Lorsque la position des objets en mouvement sur l'affichage reste inchangée.
• Il est possible que le système MOD détecte des gouttes d'eau s'écoulant sur l'objectif de la caméra, de la fumée blanche sortant de l'échappement, des ombres en mouvement, etc.
• Le système MOD risque de ne pas fonctionner correctement selon la vitesse, le sens, la distance ou la forme des objets en mouvement.
• Si le Nissan Ariya subit des dommages sur les zones où les caméras sont installées, celles-ci peuvent être désalignées ou déformées. Cela peut modifier la zone de détection et empêcher le système MOD de repérer correctement les objets en mouvement autour du véhicule. Une vérification en atelier est recommandée en cas d’impact.
• Lorsque la température est extrêmement élevée ou extrêmement basse, les objets risquent de ne pas s'afficher correctement sur l'écran. Il ne s'agit pas d'un dysfonctionnement.

REMARQUE:

L'icône MOD verte passe à l'orange si l'une des situations suivantes se présente.

• Le système ne fonctionne pas correctement.
• La température du composant atteint un niveau élevé.
• La caméra de vue arrière détecte un blocage.

Si l'icône est toujours allumée en orange, faites vérifier le système MOD.

Nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA pour cette intervention.

Entretien du système

MISE EN GARDE

• N'utilisez pas d'alcool, d'essence ou de diluant pour nettoyer la caméra. Ceci pourrait provoquer une décoloration.
• N'endommagez pas la caméra car cela risque d'affecter l'écran de contrôle.

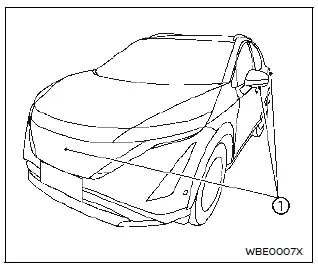

Si l’une des caméras 1 du système MOD du Nissan Ariya est obstruée par de la saleté, de la pluie ou de la neige, le système risque de ne pas fonctionner correctement. Nettoyez soigneusement la caméra avec un chiffon imbibé d’un nettoyant doux dilué, puis essuyez-la avec un chiffon sec pour rétablir son bon fonctionnement.
