Nissan Ariya: Témoins lumineux de charge

• Témoin d'état de charge
• Témoin de boîtier de commande de l'EVSE (équipement d'alimentation de véhicule électrique) NISSAN

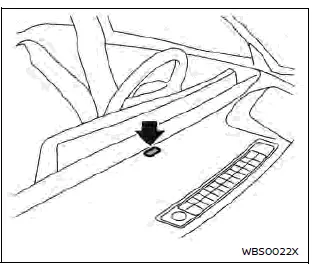

Témoin d'état de charge Nissan Ariya first Gen

Le témoin lumineux d'état de charge indique principalement l'état de la charge, et est visible à la fois depuis l'intérieur et l'extérieur du véhicule.

Lorsque le connecteur de charge n'est pas branché correctement

Si le connecteur de charge du Nissan Ariya est mal branché au port, un témoin lumineux rouge clignotera et un bip sonore retentira trois fois pendant 30 secondes.

La charge ne peut pas être effectuée dans ces conditions.

Prêt pour le programmateur de charge

Si le programmateur de charge est activé, le témoin s'allume en vert. (Le témoin s'allume successivement pendant environ 2 secondes puis s'éteint pendant environ 2 secondes.) Le témoin lumineux s'éteint après environ 5 minutes.

Pendant la charge

Lorsque la batterie Li-ion est en cours de charge, le témoin d'état de charge clignote en bleu et change de vitesse de clignotement en fonction de la charge de la batterie Li-ion. Lorsque la charge de la batterie lithium-ion s'améliore, le témoin clignote lentement.

Le niveau de charge de la batterie Li-ion du Nissan Ariya est visible sur la jauge dédiée de l'écran d'informations du véhicule.

Lorsque la charge est complète

Le témoin lumineux s'allume en bleu lorsque la batterie Li-ion est complètement chargée.

Le témoin lumineux s'éteint après environ 5 minutes ou lorsque le connecteur de charge est retiré.

Lorsque le système EV s'active automatiquement

Le témoin lumineux clignote en vert lorsque le système EV s'active automatiquement.

(Le témoin lumineux s'allume successivement pendant environ 1 seconde puis s'éteint pendant environ 1 seconde.) Par exemple, le système EV s'active automatiquement dans les situations suivantes :

• Lorsque la batterie de 12 volts se charge.
• Lorsque le logiciel se met à jour.
• Lorsque le système de climatisation, tel que la minuterie de la climatisation, le système de climatisation à distance ou le contrôle de la température de la batterie Li-ion fonctionnent.
• Lorsque la fiche de l'EVSE est retirée de la prise.

Le témoin lumineux clignote en vert comme suit :

• Prêt pour le programmateur de charge : clignote toutes les deux secondes
• Système EV activé : clignote chaque seconde

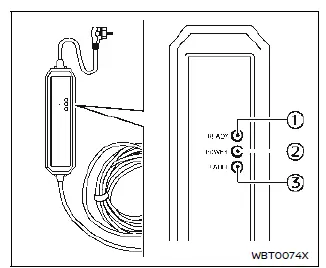

Type A (si le véhicule en est équipé)

Type B (si le véhicule en est équipé)

1. READY : VERT
2. POWER : ORANGE
3. FAULT : ROUGE

Témoin de boîtier de commande de l'EVSE (équipement d'alimentation de véhicule électrique) NISSAN Nissan Ariya: FE0

Lors de la recharge normale ou rapide du Nissan Ariya avec l’EVSE (équipement d’alimentation pour véhicules électriques) NISSAN, vous pouvez facilement suivre l’état de la charge ainsi que détecter d’éventuelles anomalies grâce aux témoins lumineux présents sur le boîtier de commande de l’EVSE. Ces indicateurs vous permettent de contrôler rapidement le bon déroulement de la recharge de votre Nissan Ariya et d’intervenir si nécessaire.
.

État et action à effectuer : Tous les témoins lumineux s'allument pour une vérification de 0,5 seconde lors du premier branchement de l'EVSE à la prise électrique.

État et action à effectuer : L'EVSE est branché à la prise électrique. Si le connecteur de charge normale est connecté au port de charge normale du véhicule, la charge est terminée ou le programmateur de charge est réglé.

État et action à effectuer : L'EVSE charge le véhicule.

État et action à effectuer : L'EVSE ne détecte aucun courant électrique au niveau de la prise électrique. Vérifiez le disjoncteur d'alimentation de la prise. Si l'alimentation de la prise est OK et qu'aucun témoin lumineux ne s'active pendant 0,5 seconde, l'EVSE peut être cassé. Arrêtez d'utiliser l'EVSE. Il est recommandé de se rendre chez un concessionnaire NISSAN certifié ARIYA.

État et action à effectuer (Type A) (si le véhicule en est équipé) : L'EVSE n'a pas pu détecter une mise à la masse suffisante pour effectuer une charge fiable du véhicule électrique. Contactez un électricien qualifié pour faire vérifier la prise de courant.

État et action à effectuer (Type B) (si le véhicule en est équipé) : L'EVSE n'a pas pu détecter une mise à la masse suffisante pour effectuer une charge fiable du véhicule électrique. Contactez un électricien qualifié pour faire vérifier la prise de courant.

État et action à effectuer : Le circuit de détection de température dans la prise domestique de l'EVSE est défectueux.

Statut du témoin lumineux : Éteint = la charge est arrêtée, Clignotement = le courant de charge est limité.

L'EVSE limite le courant de charge. Nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA.

État et action à effectuer (Type A) (si le véhicule en est équipé) : L'EVSE a détecté une chaleur excessive au niveau de la prise domestique.

Statut du témoin lumineux : Éteint = la charge est arrêtée, Clignotement = le courant de charge est limité.

L'EVSE limite le courant de charge pour des raisons de sécurité. Cela peut être causé par un dysfonctionnement de la prise femelle.

Arrêtez d'utiliser la prise et nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA. Si la même indication perdure après la vérification de la prise, nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA.

État et action à effectuer (Type B) (si le véhicule en est équipé) : L'EVSE a détecté une chaleur excessive au niveau de la prise domestique.

Statut du témoin lumineux : Éteint = la charge est arrêtée, Clignotement = le courant de charge est limité.

L'EVSE limite le courant de charge pour des raisons de sécurité. Cela peut être causé par un dysfonctionnement de la prise femelle.

Retirez la fiche une fois, attendez un moment, puis rebranchez-la. Si la même indication perdure après l'avoir rebranchée sur la prise, arrêtez immédiatement d'utiliser celle-ci et consultez un électricien qualifié. Si la même indication perdure après avoir consulté un électricien qualifié, nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA.

État et action à effectuer : Les circuits internes de l'EVSE sont défectueux.

Arrêtez immédiatement de l'utiliser, nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA.

État et action à effectuer : L'EVSE a détecté une fuite de courant ou une erreur au niveau du signal de modulation de fréquence. Arrêtez immédiatement d'utiliser l'EVSE. Nous vous recommandons de contacter un concessionnaire NISSAN certifié ARIYA et de faire vérifier l'EVSE et le véhicule.

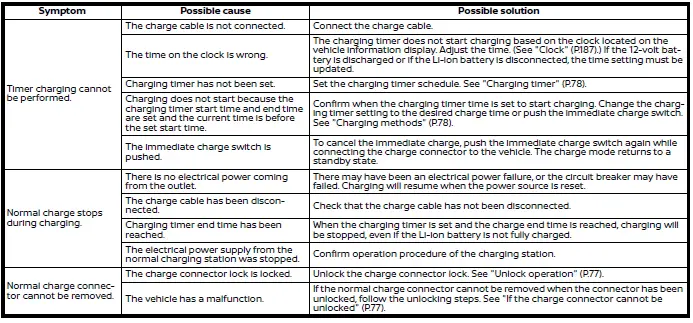

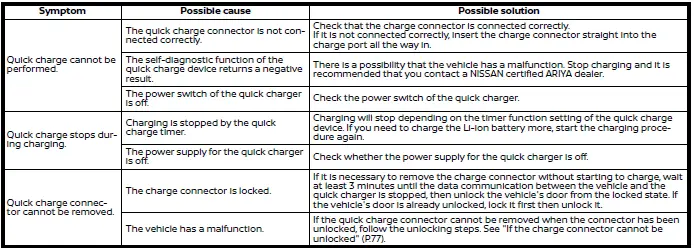

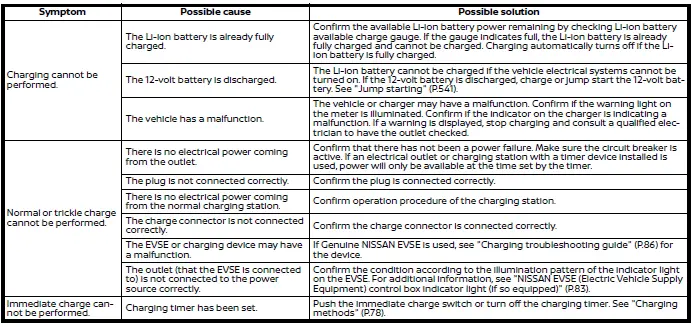

Guide des pannes relatives à la charge
