Nissan Ariya: Précautions relatives au dispositif à haute tension

Composants à haute tension

AVERTISSEMENT

• Le système électrique du Nissan Ariya utilise un dispositif haute tension capable de générer jusqu’à environ 400 volts en courant continu (CC). Ce système peut devenir chaud pendant le fonctionnement du véhicule, ainsi qu’immédiatement après l’arrêt ou la désactivation du système.

  Faites attention à la haute tension et à la température élevée. Respectez les étiquettes d'avertissement placées sur le véhicule.

• Ne touchez, démontez, retirez et remplacez jamais les pièces et les câbles haute tension ainsi que leurs connecteurs. Ces opérations pourraient provoquer de graves brûlures ou des décharges électriques, entraînant des blessures graves ou mortelles. Les câbles à haute tension sont de couleur orange. Le système à haute tension du véhicule ne comporte pas de pièces pouvant être réparées par l'utilisateur. Nous vous recommandons d'apporter votre véhicule chez un concessionnaire NISSAN certifié ARIYA pour toute intervention nécessaire.

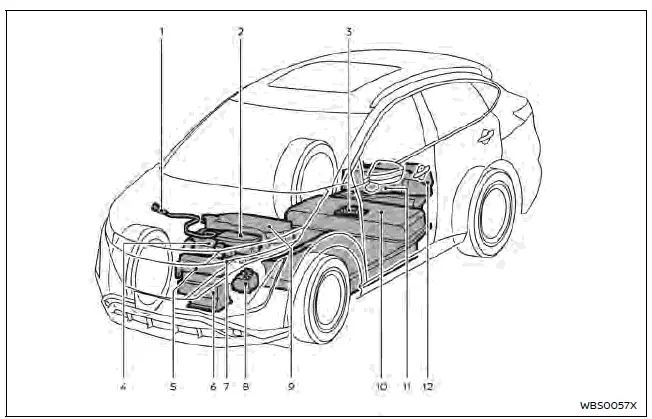

1. Faisceaux de câbles à haute tension (de couleur orange)
2. Boîte de jonction haute tension
3. Prise de service
4. Chargeur de bord (OBC)
5. Onduleur (modèles à 2 roues motrices)/Onduleur avant (modèles avec transmission intégrale)
6. Moteur de traction (modèles à 2 roues motrices)/Moteur de traction avant (modèles avec transmission intégrale)
7. Convertisseur CC/CC
8. Compresseur de climatisation
9. Chauffage PTC
10. Batterie Li-ion
11. Onduleur arrière (modèles avec transmission intégrale)
12. Moteur de traction arrière (modèles avec transmission intégrale)
